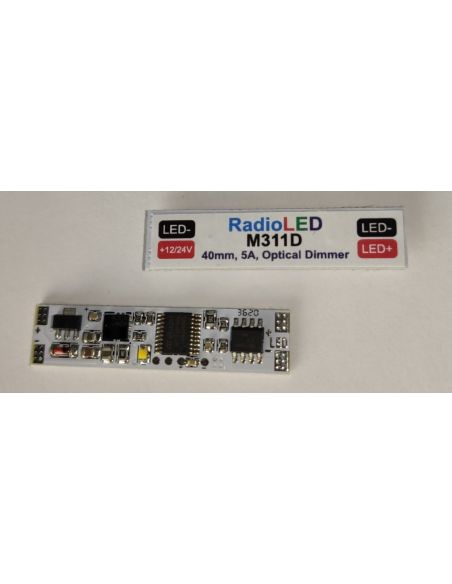

Сенсорный датчик для LED профиля на взмах через рассеиватель диммируемый M311D 12V/24V

Взмах в районе светодиода датчика включает источник света, при этом светодиод гаснет. Еще один взмах выключает свет и включает синий светодиод.

Напряжение – 12V/24V DC (постоянный ток)

Максимально допустимая нагрузка – 60W (ток 5А)

Габаритные размеры – 47х90мм.

Инструкция:

1.Аккуратно извлеките выключатель из упаковки

2.К точкам пайки выключателя обозначенными +/- LED припаяйте провода от LED ленты, а к точкам, обозначенным +/- 12V припаяйте провода идущие от трансформатора.

3.Используйте двусторонний скотч и зафиксируйте датчик на LED профиль, предварительно обезжирив профиль для лучшего сцепления.

4.Закройте размывателем (линзой) датчик в профиле и только после этого подавайте напряжение из блока питания 12/24V.

5.Функция дымирования включается после удержания руки возле сенсора (вход 5 сек, после настройки выход через 5сек)

Внимание! Выполнение соединений электрических элементов (трансформатора, датчика и LED ленты) и с нарушением полярности может повредить датчик и источник света, включая и трансформатор. Будьте внимательны, следуйте инструкциям по подключению!

Работоспособность датчика гарантирована только с нашими профилями
