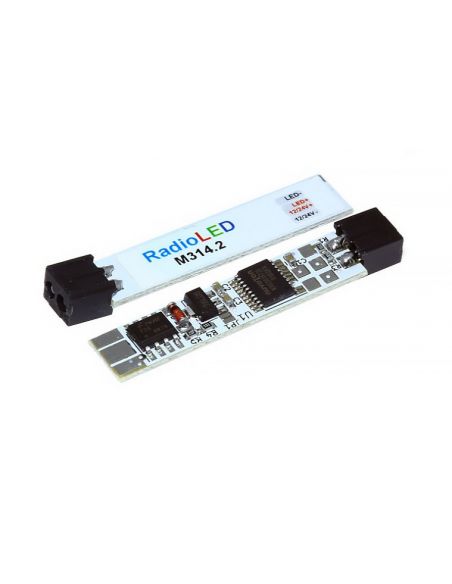

Сенсорный датчик для LED профиля на открытие торцевой M314.2

● Габаритные размеры модуля: ширина — 10 мм, длина — 42мм, высота — 5 мм

● Напряжение питания: 12 VDC

● Максимальный, постоянный ток нагрузки: 5A (60Вт/12В)

Инструкция:

1.Аккуратно извлеките выключатель из упаковки

2.К точкам пайки выключателя обозначенными +/-LED припаяйте провода от LED ленты, а к точкам, обозначеннным +/- 12V припаяйте провода идущие от трансформатора.

3.Используйте двусторонний скотч и зафиксируйте датчик на LED профиле, предварительно обезжирив профиль для хорошего сцепления.

Внимание! Выполнение соединений электрических элементов (трансформатора, датчика и LED ленты) и с нарушением полярности может повредить датчик и источник света включая трансформатор. Будьте внимательны, соблюдайте инструкцию по подключению!

Работоспособность датчика гарантирована только с нашими профилями и профилями GTV!
