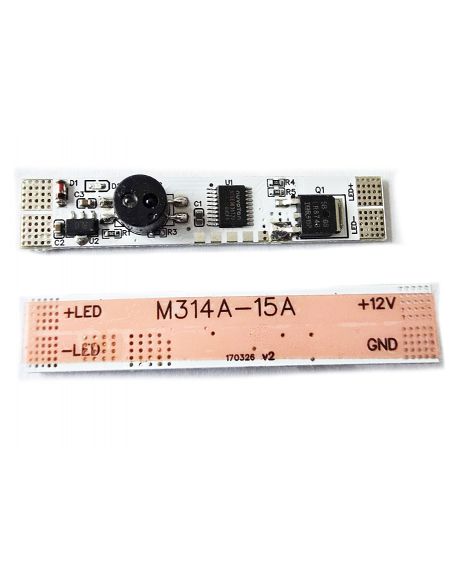

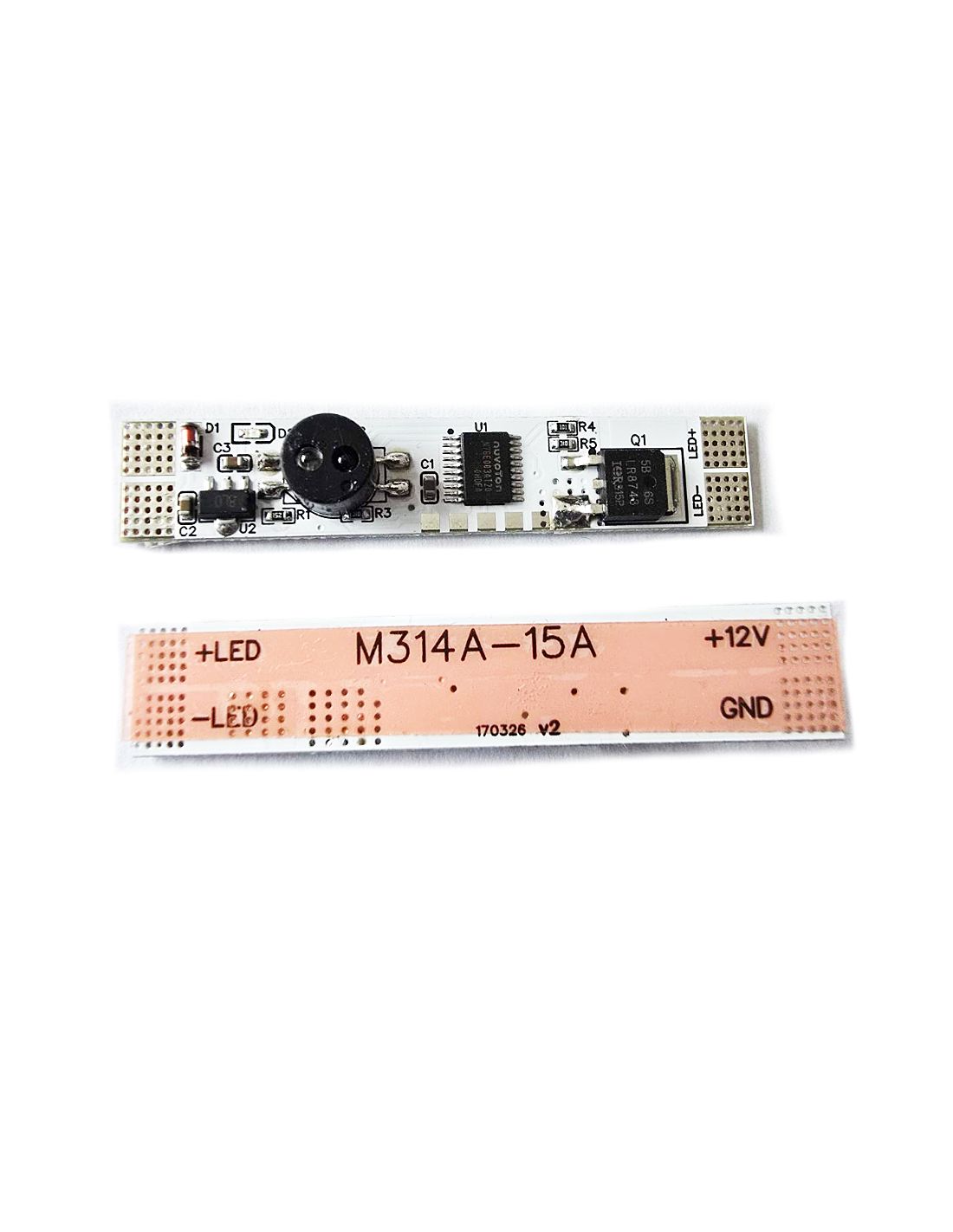

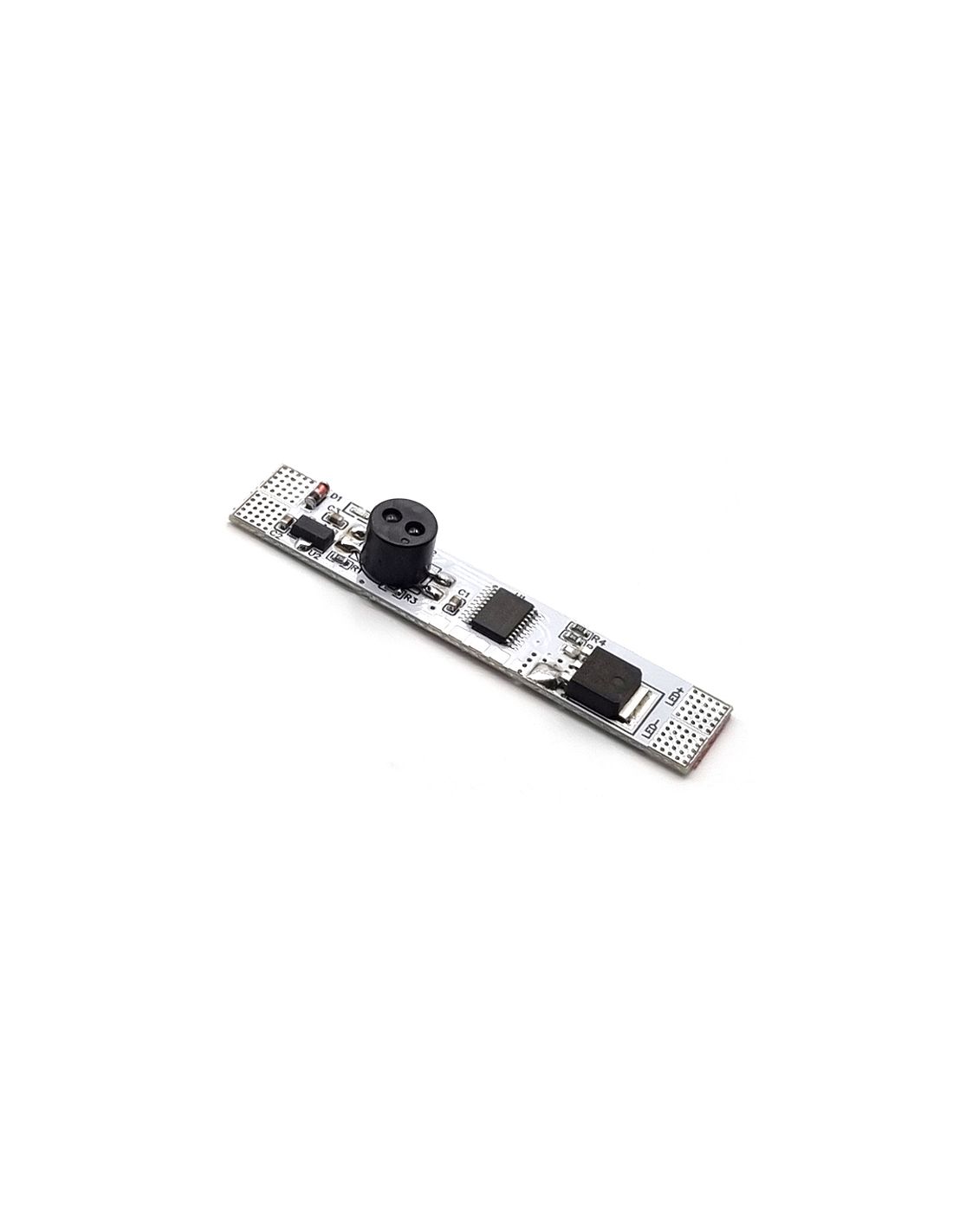

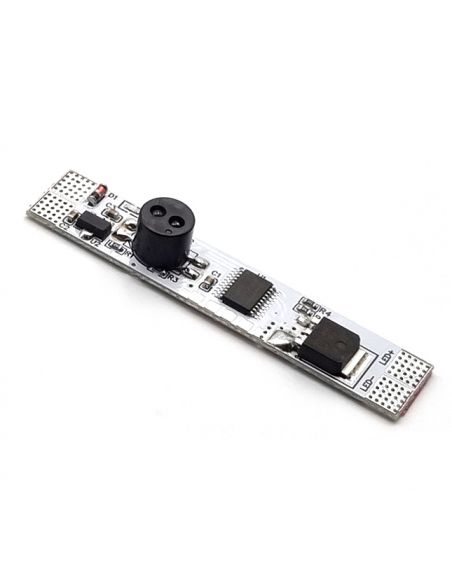

Сенсорний датчик для LED профілю на помах руки з димером M314A-15A 12V/24V

Датчик монтується безпосередньо в LED профіль одразу за блоком живлення 12/24V перед LED стрічкою і спрацьовую на фіксуванні відображення ІЧ промінів на відстані до 10см через виріз у розсіювачі через помах руки з додатковою функцією димеру (регулювання яскравості, тримаючи руку біля сенсора більше 2сек)

Напруга - 12V/24V DC (постійний струм)

Максимально допустиме навантаження - 180W (струм 12V/15А 24V/7.5A)

Габаритні розміри - 56х10х8мм.

Інструкція:

1.Аккуратно витягніть вимикач з упаковки

2.К точкам пайки вимикача позначеними +/- LED припаяйте дроти від LED стрічки, а до точок, обозначеннним +/- 12V/24V припаяйте дроти що йдуть від трансформатора.

3.Використовуйте двусторонній скотч і зафіксуйте датчик на LED профіль, попередньо знежиривши профіль для кращого зчеплення.

Увага! Виконання з'єднань електричних елементів (трансформатора, датчика і LED стрічки) і з порушенням полярності може пошкодити датчик і джерело світла включаючи і трансформатор. Будьте уважні, дотримуйтесь інструкцію з підключення!

Працездатність датчика гарантована з нашими профілями
